電動百葉蝶閥安裝調試

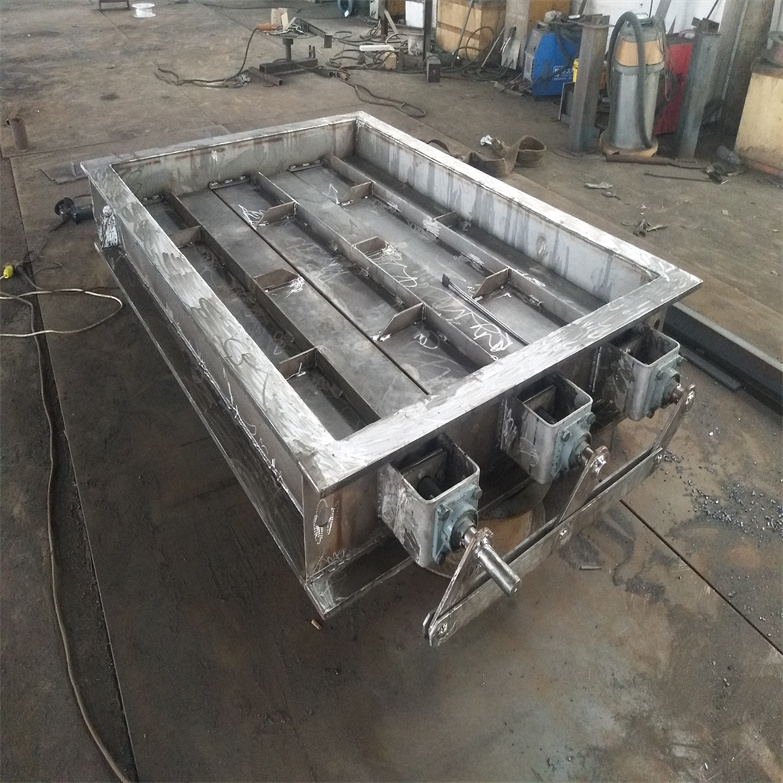

電動百葉閥是一種用于控制通風管道系統中氣流的閥門設備。它由多個重要部件組成，包括閥體、百葉板、閥軸、連桿機構和電動執行機構。

●閥體：采用焊接結構，具有高強度和高剛性，確保閥門的穩定性和可靠性。

●百葉板：由多個薄型曲折的金屬板構成，可以繞自身的旋轉軸開啟或關閉。百葉板的材質要求耐腐蝕和耐高溫，以適應不同的工作環境。

●閥軸：連接百葉板和電動執行機構，傳遞啟閉信號和力矩。閥軸兩端設有柔性石墨織物填料，可以有效防止氣體泄漏。

●連桿機構：將閥軸上的力矩分配到各個百葉板上，保證百葉板同步開啟或關閉，確保閥門的正常運行。

●電動執行機構：接收控制信號，驅動閥軸旋轉，實現百葉閥的自動或遠程控制。

電動百葉蝶閥安裝調試電動百葉閥具有以下幾點特點：

●流量調節精度高：多片百葉設計使得電動百葉閥可以實現氣流的細致分割和調節，達到準確的流量控制效果。

●啟閉靈敏迅速：相比空氣阻尼器，電動百葉閥的啟閉力矩較小，動作更為快速。這有利于提高系統的響應速度和效率。

●口徑大、重量輕：與其他切斷裝置如球閥相比，電動百葉閥可以做到更大的口徑，同時重量也較輕。這使得它更適合用于需要處理大流量的 HVAC 系統。

電動百葉蝶閥安裝調試電動通風蝶閥使用指南

一、安裝與準備

安裝前檢查：收到電動通風蝶閥后，檢查外觀有無損壞、零部件是否齊全，閥板應開關靈活，無卡滯現象。核對閥門規格、型號是否與使用場景及管道參數匹配，如管徑、壓力、溫度等。

安裝要點：確保閥門安裝位置便于操作和維護，避免安裝在狹窄空間或難以接近處。按照正確的流向標識，將閥門與管道進行連接，使用合適的密封墊和連接螺栓，保證連接緊密，防止泄漏。連接電動執行器與閥門本體，確保安裝牢固，接線正確。

二、接線與調試

電氣連接：打開電動執行器接線盒，按照說明書，將電源電纜和控制電纜接入相應接線端子。注意區分零線、火線和接地線，確保接線牢固，避免虛接或短路。

調試步驟：接通電源，觀察電動執行器顯示屏或指示燈是否正常。進行手動調試，通過執行器上的手動按鈕，操作閥門開啟和關閉，檢查閥板運動是否順暢，行程是否符合要求。若有異常，檢查機械部件有無卡阻、松動。設置控制參數，如開閥限位、關閥限位、動作速度等，可根據實際工況需求進行調整，確保閥門動作精準。

三、操作使用

遠程控制：連接至自動化控制系統后，可在控制中心遠程操作閥門。通過控制軟件或操作界面，發送開閥、關閥指令，閥門接收信號后自動執行相應動作，實時反饋閥門開度狀態。

本地控制：在現場操作時，可利用電動執行器上的控制按鈕進行操作。按下 “開閥” 按鈕，閥門緩慢開啟，閥板旋轉至設定開度；按下 “關閥” 按鈕，閥門關閉。操作過程中，注意觀察閥門動作情況和執行器的反饋指示。

四、維護保養

定期檢查：定期檢查閥門外觀，查看有無腐蝕、損壞；檢查連接部位的螺栓是否松動，及時緊固。定期清理閥門表面及周圍的灰塵、雜物，保持閥門清潔。

潤滑維護：對閥門的傳動部件，如軸承、軸頸等，定期添加適量的潤滑劑，保證部件轉動靈活，減少磨損。

電動百葉蝶閥安裝調試在安裝和使用電動百葉閥時需要注意以下幾點：

●百葉軸方向必須與氣流方向一致，否則會造成百葉板的扭曲變形，影響使用壽命和性能。

●在安裝調試時，必須嚴格按照產品技術規格要求，正確選擇安裝位置和方向，避免誤操作或損壞。

●在使用過程中，應定期檢查電動執行機構、閥軸、填料等部件的工作狀態，及時發現并排除故障，確保閥門的正常運行。

這些注意事項可以幫助確保電動百葉閥的有效安裝和正常運行。
