一、儲罐氮封裝置壓力控制設計方案氮封裝置特性及作用

1、氮氣密封系統的儲罐。此種物料一般具有以下特性之一：

1）、石油化工行業易揮發。如汽油、甲醇等飽和蒸汽壓高的物料，在常溫下容易揮發造成物料大量損失；

2）、工藝過程中應控制或避免與空氣接觸的物料。ZZYVP自力式氮氣微壓調壓閥在工業應用中扮演著至關重要的角色，尤其是在需要精確控制氣體壓力的場合。其獨特的設計使得它能夠在無人值守的情況下自動調節氮氣壓力，保持穩定的工作壓力輸出，這對于提高生產效率和保障設備安全具有重要意義。該調壓閥采用先進的自力式調節原理，通過內置的敏感元件感知出口壓力的變化，并自動調整閥門的開度，以達到預設的壓力值。這種自動調節機制不僅減少了人工干預的頻率，還大大提高了壓力控制的精度和穩定性。在實際應用中，ZZYVP自力式氮氣微壓調壓閥展現出了出色的可靠性和耐用性。其材質經過精心挑選，能夠承受高壓、高溫等惡劣工況的考驗。同時，閥門內部的密封結構也經過了優化設計，確保了氣體不會泄漏，從而保障了生產環境的安全。此外，該調壓閥還具備易于安裝和維護的優點。其緊湊的結構設計使得安裝過程更加簡便快捷，而閥門本身也采用了模塊化設計，使得在維護時能夠迅速定位并更換損壞的部件，大大降低了停機時間和維修成本。隨著工業自動化的不斷發展，ZZYVP自力式氮氣微壓調壓閥的應用范圍也在不斷擴大。從石油化工到食品加工，從醫藥制造到航空航天，它都以其的性能和可靠的質量贏得了廣大用戶的信賴和好評。相信在未來，它將繼續在工業自動化領域發揮更加重要的作用。

2、氮封裝置的主要作用：

1）. 防止氧化：通過向儲罐內注入氮氣，可以排擠罐內的空氣，減少物料與氧氣的接觸，從而降低物料被氧化的風險。

2）. 抑制揮發：氮封可以減少儲罐內物料的揮發，對于易揮發的化學物質尤其重要。

3）. 維持壓力平衡：在物料的裝入或抽出過程中，氮封裝置可以調節儲罐內部的壓力，保持壓力平衡，防止因壓力變化導致的儲罐結構損壞。

4）. 減少VOCs排放：氮封可以減少揮發性有機化合物（VOCs）的排放，有助于環境保護和滿足工業排放標準。

5）. 防止污染：氮氣是一種惰性氣體，可以防止儲罐內的物料受到外界污染，確保物料的純度和質量。

6）. 提高安全性：通過控制儲罐內的氮氣壓力，可以避免由于壓力過高或過低導致的安全事故。

7）. 保護儲罐結構：氮封裝置有助于防止儲罐因內部壓力波動而產生的變形或損壞。

8）. 適用于多種儲罐：氮封裝置適用于各種類型的儲罐，包括化工原料儲罐、食品級儲罐、超純水儲罐等。

GB50160-2008石化企業防火標準[1]、 SH/T3007-2014儲運罐區設計規范[2]的要求，對甲 B 、乙A 類的可燃液體儲罐，應設置氮氣密封保護 系統，通過調節氮氣量使之填充頂部空間，節能降耗的同時，隔離油品與外界接觸以起到保護作用。

二、儲罐氮封裝置壓力控制設計方案氮封系統適用工況 

氮氣密封系統的應用主要取決于罐的類型和存儲介質的性質。常適用于以下幾種工況：

根據GB50160-2008《石油化工企業設計防火規范》和SH/T 3007-2014《石油化工儲運系統罐區設計規范》的標準要求，甲、乙A類可燃液體儲罐必須配備氮封裝置，旨在降低儲罐發生火災和爆炸的風險。

在石油化工企業的罐區，常常存儲著大量易揮發的化工原料。當原料從外部打入儲罐時，隨著罐內液位的上升，罐內氣體需要排出以容納更多液體；而在將物料從儲罐輸送到生產設備時，隨著液位的下降，又需要補充氣體以完成液體的輸送。由于儲罐通常設置在室外，罐內物料的溫度會隨外界環境變化而波動，進而影響罐內氣體的壓力。這種熱脹冷縮效應會導致儲罐氣相空間出現體積變化，即所謂的“呼氣”和“吸氣”現象。為確保儲罐不會進入超壓或負壓狀態，工業生產中通常會采取兩種保護措施來應對這一現象。

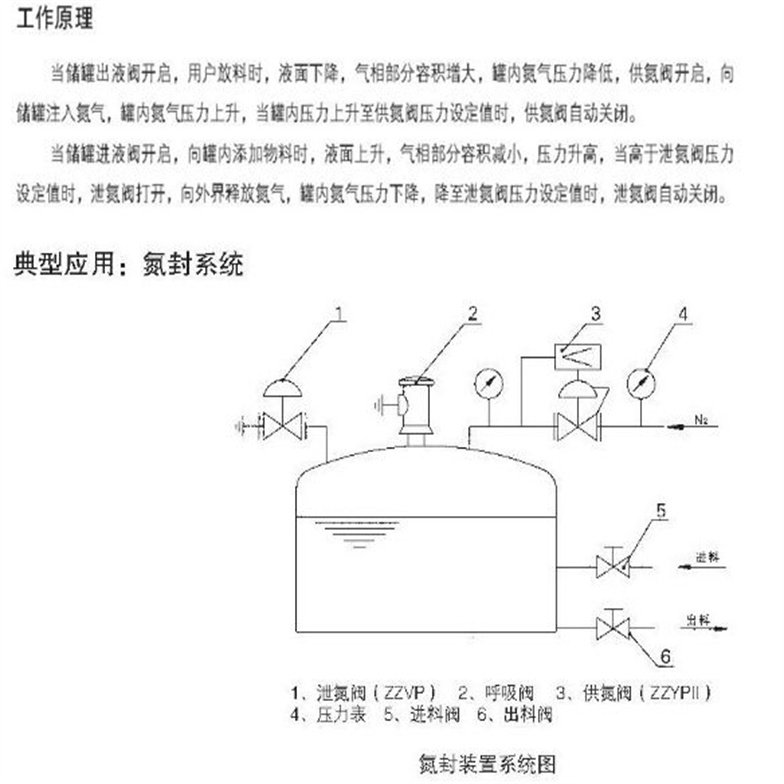

氮封系統旨在隔絕氧氣與易燃易爆可燃液體的接觸，從而從根本上預防火災或爆炸事故。具體而言，供氮系統提供的氮氣經過自力式調節閥減壓至設定的壓力后，被充入儲罐，這一過程稱為充氮。當儲罐壓力達到設定的安全值時，充氮即停止。

在進料時，隨著物料的加入，儲罐氣相空間壓力逐漸升高。當壓力超過呼吸閥的排放開啟壓力時，呼吸閥開始排氣，以維持儲罐內外的壓力平衡。而出料時，則相反，隨著物料的排出，儲罐氣相空間壓力降低，此時系統會自動啟動充氮，以補充損失的氮氣，保持儲罐內的壓力穩定。

通過供氮系統和呼吸閥的協同作用，氮封系統精確控制儲罐內氣相空間的氧氣濃度，確保其處于安全范圍。

? 壓力設定和設計原則

鋼制立式圓筒形固定頂儲罐的設計壓力范圍通常為-0.5至2KPa。在這個狹窄的壓力范圍內，如何確保各安全附件的壓力區間不產生交集，是氮封系統能夠穩定運行的關鍵。

氮封系統失效的主要原因是安全附件的定壓不準確或壓力區間重疊。一般而言，泄氮閥的壓力設定點會略高于氮封閥，以避免供、泄氮裝置頻繁操作，節約氮氣并延長設備壽命。

呼吸閥的呼出設定值需大于泄氮閥的壓力設定值，而吸入設定值則應低于氮封閥，以確保罐頂呼吸閥僅作為安全保護措施，在正常情況下保持關閉。當氮封閥或泄氮閥出現故障，導致罐內壓力異常時，呼吸閥才會啟動。

其呼出起跳壓力應低于儲罐的最高設計壓力，但高于操作壓力，以確保儲罐的正常操作；而吸入起跳壓力則應高于設計壓力，從而保護儲罐免受損壞。

? 供氣量計算

根據API2000標準，儲罐氮封裝置的進氣量被明確規定，它必須足夠補充因出料泵泵出液體和外界氣溫變化導致的儲罐內氣體冷縮。具體來說，該進氣量應至少等于泵的最大輸出體積流量。

對于儲罐氮封裝置的進氣量，具體流量與儲罐的容積或表面積成比例。對于容積V≥3180m³的儲罐，補氣量與儲罐外殼和罐頂的表面積成正比，即每平方米表面積每小時需補入0.6m³氮封氣；而對于容積V＜3180m³的儲罐，補氣量則與容積成正比，即每立方米容積每小時需補入0.178m³氮封氣。

? 應用優勢

氮封系統能夠保持容器頂部的保護氣壓力穩定，從而維持儲罐內的安全環境并有效抑制氣體排放。這一系統不僅節能高效，還具備動作靈敏、運行可靠以及操作維修簡便等特點。

在石油化工行業中，氮封裝置得到了廣泛應用。其獨特之處在于，無需額外能源，即可利用被調介質的自身能量為動力源。通過引入壓力閥的指揮器，可以精準控制壓力閥芯的位置，進而調節流經閥門的介質流量，確保閥門后端的壓力恒定。此外，氮封裝置的供（泄）氮壓力設定簡便，且能連續穩定運行。

（1）采用內浮頂罐或固定頂罐儲存沸點在 45℃下，或37.8℃時的飽和蒸氣壓>88KPa的甲B 類 液體時，應設置氮氣密封保護系統；

（2）采用內浮頂儲罐常壓儲存沸點≥45℃、 或37.8℃時飽和蒸氣壓≤88KPa的甲B 、乙A 類液體 時，可設置氮氣密封保護系統；另，當有特殊要 求而選擇固定頂、低壓儲罐或容量≤100m3的臥式 儲罐時，應設置氮氣密封保護系統；

（3）當常壓存儲I、II級毒性的甲B 、乙A 類液 體時，應設置氮氣密封保護系統；

（4）儲存介質與空氣接觸，易發生氧化、聚合等反應，常壓儲存時，應設置氮封保護系統；

（5）儲存介質具有水溶性，并對其含水量有 嚴格要求，常壓儲存時，應設置氮封保護系統。

三、儲罐氮封裝置壓力控制設計方案氮封系統設計方案

1、壓力控制設計方案 

此方案：氮氣密封系統的設置，氮封系統通過控制儲罐內部的壓力，保持在一個安全和穩定的范圍內。這通常涉及到安裝壓力調節閥，如自力式氮封閥，它無需外部能源，可以自動控制儲罐內部的壓力 。重要場合儲罐頂部通常需設置阻火呼吸閥和泄壓人孔等安全裝置。值得注意的是，氮氣操作壓力宜為0.5~0.6 MPa ，通常氮氣的純度不應低于99.2%。

例如：控制罐內氣體壓力維持在300 Pa（G）上下。當儲罐內氣體壓力上升≥500 Pa（G）時，關停氮氣控制閥，暫停氮氣的補充；當內壓力≤200 Pa （G）時，氮氣控制閥將打開以補充氮氣，防止吸進空氣形。

2. 氧含量控制設計方案

此方案：氮氣密封系統的設計， 旨在控制罐內氣相空間氧氣濃度不超過5%，從而 阻斷可造成爆炸的助燃條件。

（1）在罐內設置氧氣濃度監測器進行監控， 將高值與氮氣管路控制閥進行聯鎖設計。當罐內氧含量達到高值時，自動報警，然后通過聯鎖打開氮氣閥，使氮氣充入罐內。當檢測器指標達到設定的正常范圍時，立即聯鎖關停氮氣閥停止充氮。

（2）在同類介質儲罐間設計一組管道將氣相管道貫通，可減少作業時氮氣的用量，也可降低油氣排放量。例如聯通管道的管徑為DN150，流量宜為 150m3/h。

（控制系統：現代氮封系統可能包括與DCS或PLC控制系統的集成，以實現遠程監控和自動化控制。這包括安裝壓力表和設置高、低壓報警功能、設置變送器維持儲罐微正壓、超設定壓力時自動泄壓、以及可能的氧含量監測和控制等 。）

四、儲罐氮封裝置壓力控制設計方案充氮量計算

一般來說，充氮量Q等于儲罐物料的排出量 Q1 與由溫度變化導致的吸氣量Q2 之和。

例：下面以罐區中3000m3苯罐所需充氮量的計算為例進行說明。根據化工部“鋼制立式圓筒形內浮頂罐系 列”HG21502.2-1992可查表得[5]，3000m3儲罐內 徑D=17m，罐壁高度H1 =15.85m，拱頂球冠高度 H2 =1.841m，本次計算按照浮盤沉底考慮，即取設 計液位h=1.8m來計算儲罐內最大氣體的體積 Vm 。Vm 等于罐體圓柱部分氣相空間體積V1 與罐頂 球冠空間體積V2 之和。其中：

3000m³儲罐內氣體體積最大值Vm=3400m， 當儲罐內部氣體溫度T（35℃）隨外界氣溫變化一小時內降至T´（20℃） 罐內操作壓力由 1000Pa（G）降至0Pa（G）時，根據理想氣體狀態 方程：

式中：P0 ：標準大氣壓（取0.101325MPa （A））；
P1 ：操作壓力（MPa（A））；
V0 ：標準狀態下的氣體體積（Nm3）；
V1 ：操作狀態下的氣體體積（m3，我們取液位時的Vm值）； T0 ：標準狀態下的氣體溫度（273.15K）；
T1 ：操作狀態下的氣體溫度（K）。
得：在儲罐內液位，標準狀態下，35℃ 時，罐內氣體體積V0 為3044Nm3；同理可得25℃ 時，罐內氣體體積V0 '為3168Nm3。因此，此降溫過 程內需要補充的氮氣量Q為124m3/h。

因 此，為避免浪費氮氣資源，可在參考SH/T3007 2014表5.1.6中推薦的氣量規范值的基礎上根據實際工況進行計算。

五、儲罐氮封裝置壓力控制設計方案氮封裝置常見故障

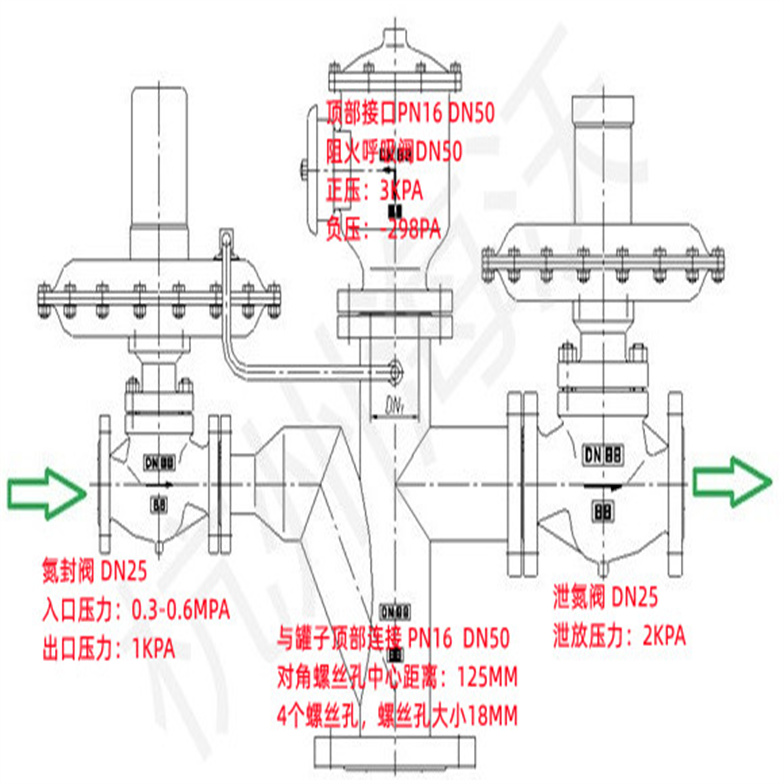

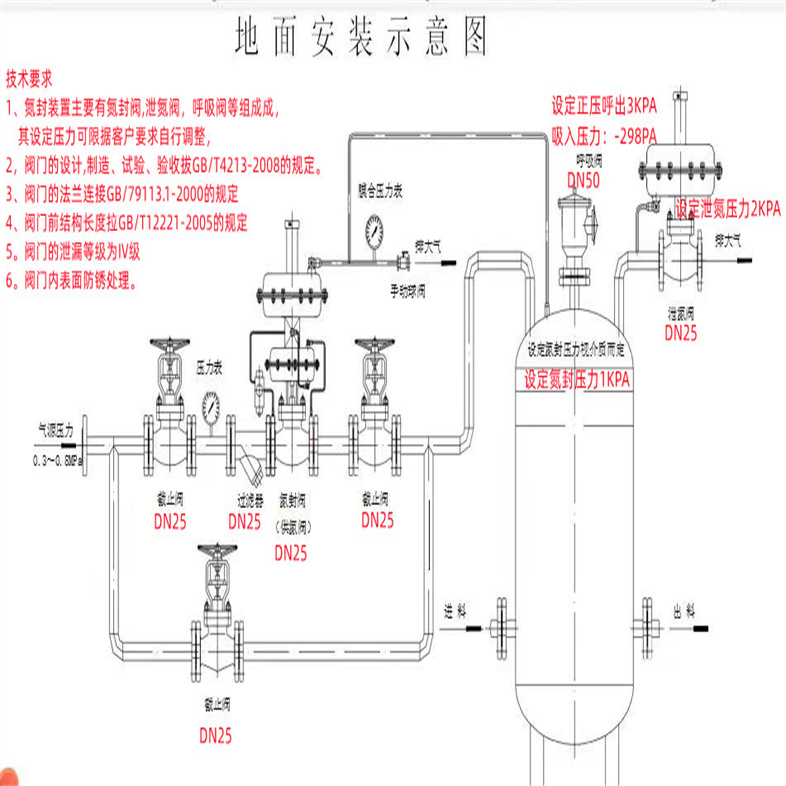

通常由截止閥、過濾器、供氮閥、調節器、壓力表、呼吸閥等組成。

氮封閥作為重要的工業設備，其正確安裝對于保障系統的正常運行至關重要。下面將詳細介紹氮封閥的安裝方法及需要注意的事項。

一、安裝前準備

1. 確認氮封閥的型號和規格與系統設計要求相符。

2. 檢查氮封閥的外觀是否完好，無損壞或變形。

3. 清理安裝現場，確保無雜物和灰塵，以免影響安裝質量。

二、安裝步驟

1. 將氮封閥放置在預定位置，確保閥門處于關閉狀態。

2. 連接氮封閥的進出口管道，注意對齊管道中心線，避免產生應力。

3. 調整氮封閥的位置，使其與管道保持垂直或水平，確保密封性能。

4. 緊固連接螺栓，按照對角順序逐步擰緊，以防泄漏。

5. 連接氮封閥的控制線路，確保接線正確無誤。

三、安裝后檢查

1. 檢查氮封閥的安裝位置是否牢固，無晃動現象。

2. 檢查進出口管道的連接是否緊密，無泄漏現象。

3. 測試氮封閥的開關功能，確保其靈活可靠。

4. 檢查控制線路的接線是否正確，確保氮封閥能夠正常接收控制信號。

四、注意事項

1. 在安裝過程中，嚴禁使用蠻力或不當工具，以免損壞氮封閥。

2. 安裝時應避免雜物進入氮封閥內部，以免影響其密封性能和使用壽命。

3. 安裝完成后，應對氮封閥進行全面的檢查和測試，確保其能夠正常運行。

4. 若在安裝過程中遇到問題，應及時聯系專業人員進行處理，切勿盲目操作。

通過遵循以上安裝方法和注意事項，可以確保氮封閥的正確安裝和有效運行，從而保障工業系統的穩定性和安全性。
